وصف المنتج

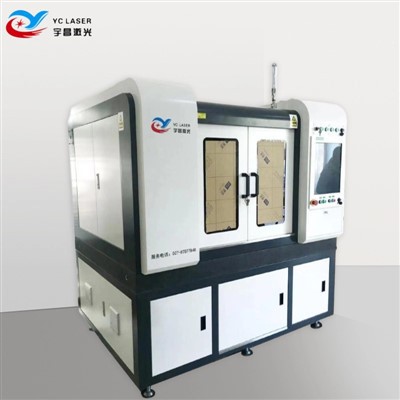

الآلة القطع بالليزر الأساسية للمحركتم تصميمه خصيصًا للقطع بالليزر عالي السرعة-والدقة العالية-بدون قالب لمختلف أجزاء الجزء الثابت والدوار (صفائح السيليكون الفولاذية/الفولاذ الكهربائي)، مما يتيح إنشاء نماذج أولية سريعة وإنتاج كميات كبيرة ومرنة من النوى لكل شيء بدءًا من محركات دفع الطاقة الجديدة وحتى المحركات المؤازرة الصناعية.
مقدمة المعدات
تم تجهيز هذه المعدات بمنصة رخامية دقيقة وهيكل مغلق على شكل جسر الرافعة-، مما يوفر صلابة ممتازة، ومقاومة للصدمات، وثباتًا عاليًا للسرعة-. كما أنه يستخدم أيضًا محركًا خطيًا مستوردًا مغناطيسيًا، ومسطرة شبكية دقيقة بارتفاع 0.5 ميكرومتر-، ونظام CNC للحافلة الحلقية المغلقة بالكامل-، مما يؤدي إلى استجابة سريعة ودقة عالية وصيانة منخفضة.
المزايا
لا توجد تكلفة العفن
ليست هناك حاجة إلى قوالب، ويمكن إنتاج -قطعة واحدة، ومناسبة لتطوير النموذج الأولي، وتخصيص -دفعة صغيرة، والإنتاج المشترك-المتنوع-المتعدد.
التحول الفوري
تدخل تغييرات التصميم حيز التنفيذ على الفور؛ يتطلب التحول إلى منتجات جديدة دقائق قليلة فقط من تعديلات البرامج، مما يؤدي إلى تقصير دورات التسليم بشكل كبير.
إنتاجية عالية من المواد
تحقق خوارزمية توجيه المواد الذكية استخدامًا أكبر من أو يساوي 80% من المواد، وهو أفضل بكثير من الختم التقليدي.
هندسة غير محدودة
يحقق بسهولة ميزات هندسية معقدة مثل الأخاديد شبه المنحرفة، والجسور المغناطيسية، وقنوات الزيت-ثلاثية الأبعاد، مما يخترق القيود المادية للقوالب.
هادئ ونظيف
لا يوجد ضوضاء أو اهتزازات، مما يؤدي إلى بيئة عمل أكثر هدوءًا وأمانًا، وتلبية معايير المصنع الذكية الحديثة.
البيانات الفنية
|
غرض |
المعلمة |
|
الطول الموجي لليزر |
1060-1080 نانومتر |
|
قوة انتاج الليزر |
1000 واط -3000 واط (اختياري) |
|
نطاق القطع الأقصى |
600*600 مللي متر (اختياري) |
|
دقة تحديد المواقع المتكررة لمحور X/Y |
±5µm |
|
سرعة المعالجة |
0-500 مم / ثانية |
|
أقصى تسارع |
1.5G |
|
دقة المنضدة |
أقل من أو يساوي 0.015 ملم |
|
وضع الإرسال |
محرك خطي مستورد +0.5مسطرة شبكية ميكرومتر |
|
قوة الآلة كاملة (بدون مروحة) |
أقل من أو يساوي 8KW |
|
الوزن الإجمالي للآلة بأكملها |
حوالي 1800 كجم |
|
البعد الخارجي (الطول * العرض * الارتفاع) |
1800*1470*1890 ملم (كمرجع) |
الصناعات التطبيقية
1. محركات قيادة مركبات الطاقة الجديدة
- قلب الجزء الثابت: -تصنيع آلي عالي الدقة للفتحات المعقدة المستطيلة وشبه المنحرفة
- قلب الدوار عالي الأداء-: معالجة متكاملة لفتحات المغناطيس، والجسور المغناطيسية، وفتحات التوازن، وفتحات تخفيض الوزن-
2. المؤازرة الصناعية والمحرك الدقيق الدقيق
- تصنيع التروس: الحد الأدنى لعرض السن يبلغ 0.15 مم، لتلبية متطلبات المحركات الدقيقة
- النماذج الأولية السريعة: أكمل العملية بأكملها بدءًا من الرسم وحتى التحقق من التجميع خلال 48 ساعة.
